臥倒式鋼閘門采用最新技術，止水效果好，安全系數高，使用維修方便，價格低廉。適用于現代化有景觀要求的水利工程和市政工程，旅游景點，城市污水，城市河流。操作平穩，可配斜拉螺桿啟閉機或液壓?jiǎn)㈤]機，隱蔽性好，適合雙面上水，可以在水位差較大時啟閉。沒有附屬設施和設備管理用房，景觀效果好。規格可根據孔口要求定做。

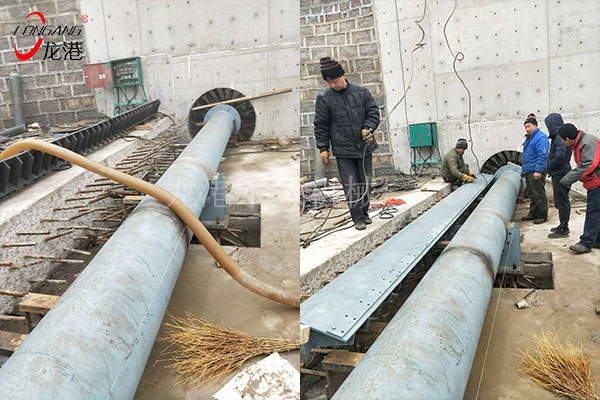

鋼壩，由門葉、埋件、底軸、拐臂、擱門器、液壓?jiǎn)㈤]機等部分組成。

鋼壩閘門運行方式為動水啟閉，可局部開啟。閘門兩邊各設一套液壓?jiǎn)㈤]機帶動底軸拐壁運動使閘門升臥運動，開關閘門。

主要部件

閘門支鉸采用圓柱鉸，材料采用ZG310-570,軸采用45，軸套采用ZQAl9-4，支鉸軸承采用關節軸承。支鉸是門葉啟閉時的轉動中心。支鉸固定件由地腳螺栓固定在底板上，活動件由螺栓與門葉結構相連，承受總水壓力、門葉的重量及開啟過程中啟閉力等外力，是翻板閘門啟閉的關鍵部件。

支鉸的最大荷載，應發生在閘門剛開啟時，此時閘門承受水壓力、啟門力及閘門自重等外力全部由支鉸承擔。每孔閘門有多個支鉸，根據孔口寬度經計算分布在不同位置。

本閘門啟閉動力采用兩端液壓?jiǎn)㈤]機，鋼壩液壓?jiǎn)㈤]機為臥式鉸支承結構，支承鉸座配青銅基鑲嵌自潤滑軸承，油桿桿頭配青銅基鑲嵌自潤滑關節軸承，沿關節軸承徑向中心線的擺動角度為±1°，以補償啟閉機與閘門及其埋件的安裝誤差，關節軸承設有良好的密封。啟閉機的一端與底軸拐臂連接，由啟閉機活塞桿帶動拐臂運動，實現門體的開啟及關閉。
