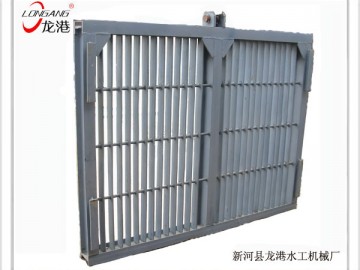

攔污柵設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。攔污柵由邊框、橫隔板和柵條構成（見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。
